0前言

       太阳能热水系统因其经济便捷的优势引来更多关注，越来越多省自治区直辖市要求与新建建筑同步设计、同步施工、同步验收，而既有建筑的施工却因缺乏监管而施工随意性较强，容易引发系统出现故障后的纠纷，甚至发生安全问题。这就要求在太阳能系统设计施工时自我严格要求，达到自我完善，实现系统最大产热效果。

1项目概况

       北京某中学学生宿舍楼，是一座容纳200多名学生的既有建筑，日生活热水用量为12t。决定采用太阳能集热方式提供生活热水，校方提出要求储热水箱和水泵等设备只能放置屋顶。

       本项目太阳能热水系统采用横排联箱式全玻璃真空管集热器27组，共约170?；考虑屋面荷载分散和产供热集储分离，选用两台6t不锈钢保温水箱，室外保温为80mm加厚聚氨酯材料。

2施工处理

       考虑到太阳能储热水箱对现有建筑屋顶承重能力要求较高，施工过程中，首先对水箱基础进行加固处理 （见图1）。

图1加固基础

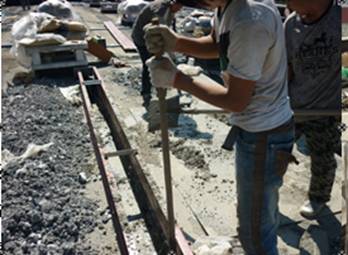

       从建筑屋面找到建筑承重墙，并在承重墙上新砌两组水箱承重基础（见图2）。

图2新砌两组水箱承重基础

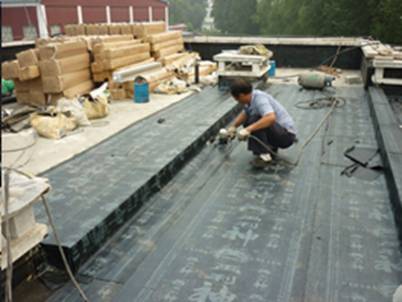

       水箱基础做好后，对屋面破坏的防水层进行修复（见图3）。

图3修复防水层

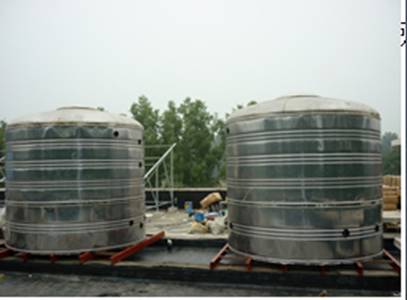

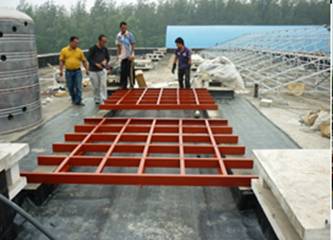

       然后焊接水箱钢基础，基础轮廓和承重部分使用国标10号C型钢，中间非承重部分焊接国标4号角钢，保证刚基础的整体承重性。并将焊接的地方刷防锈漆，防止焊接处腐蚀破坏基础的承重能力（见图4）。

图4水箱及钢基础

       集热器基础墩为预制水泥基础墩，基础墩由人工摆放布置（见图5)。

图5水泥基础墩

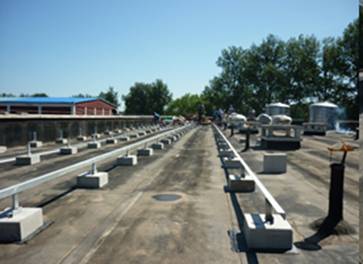

       基础墩按照施工图纸上标示的位置布置好，然后拉线找平，焊接找平角钢，最后焊接东西横拉角钢（见图6）。

图6焊接角钢

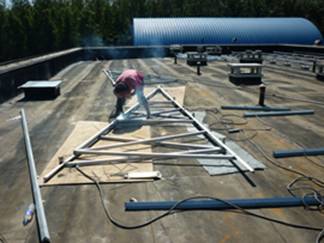

待集热器基础找平工作完成后，按照施工图纸标注的尺寸焊接好三角支架，

       焊接好三角支架后，根据基础墩的位置逐个立起三脚架安装焊接成一体。支架整体焊接完成，不牢焊点加固焊接，所有焊点刷两道防锈漆防锈（见图7）。

图7支架整体焊接

       待集热器支架完成后，首先根据图纸标定的尺寸安装集热器联箱，随后安装固定尾托，安装时根据联箱开孔位置对应其尾托的位置（见图8）。

图8安装集热器联箱

       联箱安装同时可进行管路安装。最后安装真空管（见图9），真空管安装时需润滑管口处，防止插管时破坏真空管。

图9安装真空管

       设备间的施工主要包括水泵的安装（见图10）。

图10水泵的安装

       水箱内置电加热管的安装，自来水处理设备及电磁阀的安装，系统智能控制柜的安装，最后设备间彩钢板整体安装完成。水泵在设备间安装前要焊接好水泵基础，设备间内所有管道必须有支吊架，不存在悬空状态。待所有设备安装完成，设备间安装塑钢门，保证美观，保证保温（图11）。

图11设备间安装塑钢门

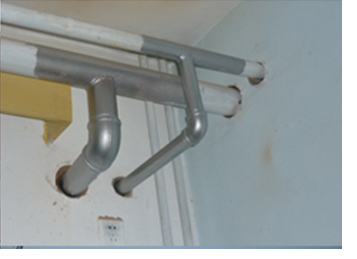

       外线部分、热水对接部分我方负责同用户的供热循环管道对接，管道从设备间引出，沿建筑外墙翻出到一层室内同主供回水管道对接（见图12）。

图12管道对接

       采用焊接对接方式，焊接点刷防锈漆防锈。系统供电主电缆需从建筑30m外的小屋内引至设备间内，采用高架电缆方式布置电缆，架杆插入地面1.5m深，稳固架杆，再用水泥抹平（见图13）。

图13水泥抹平线杆基座和架设线缆

       为充分保证集热器的稳固及其抗风性能，将集热器支架同建筑女儿墙固定，使用国标4号镀锌角钢斜拉固定（见图14）。

图14集热器支架同建筑女儿墙固定

       同时集热器顶部设置避雷针装置，避雷针引致集热器后连接到建筑避雷网，加强集热器防雷措施（见图15）。

图15防雷设施

3结论

       精细的施工，保证了施工质量，也带来了良好的运行效果，尤其是保温房的巧妙设计很好的保护了设备的平稳运行。系统投用至今，为学生生活带来便利，获得校方一致认可。（中能索阳（北京）新能源科技有限公司 申玉杰）
