一、 案例名称

东方电子集团公司中央空调节能改造

二、 案例业主

东方电子集团有限公司是一家集科研开发、生产经营、技术服务、系统集成于一体的大型高新技术企业集团，是中国能源管理系统解决方案的主要供应商之一。目前有电力调度自动化、保护及变电站综合自动化、配电自动化、电能计量计费管理、企业信息管理、智能通信电源、通信、无线射频等9大系列300多个品种。集团公司的主要耗能为生产加工、中央空调和办公照明。

三、 项目实施单位

烟台东方电子科技发展有限公司

四、 案例内容

（一）技术原理及适用领域

业主的中央空调系统采用传统的定流量控制方式，即空调冷冻水流量、冷却水流量和风量都是恒定的。存在以下不足：

1. 系统运行时，无论末端负荷大小如何变化，空调系统均在设计的额定状态下运行，能源浪费大。

2. 舒适性中央空调系统是一个多参数、非线性、时变性的复杂系统，由于末端负荷的频繁波动，必然造成系统运行参量偏离空调主机的最佳工作状态，主机能效比降低，使主机长期运行在高能耗状态。

3. 系统缺少集中监控系统，完全依靠人工管理，操作不便。

节能服务公司提出了一套完整的科学的解决方案，并以当今先进的模糊控制技术、系统集成技术和变频调速技术相结合，研发出了中央空调节能智能控制系统(EIC)，该系统可根据中央空调系统的不同状况，自动控制空调设备的智能化、一体化的运行，使得中央空调主机的冷量（或热量）供应都能跟随负荷的变化而同步变化，在保证舒适性的前提下，可实现综合节能率20%～50%。

该技术采用适用于中央空调系统夏季供冷、冬季供热的运行控制。

（二）案例实施情况

业主办公楼和工业园厂房合计建筑面积60244m²，中央空调区域面积为5200m²。

在原来系统上增加中央空调节能智能控制系统(EIC)，本系统主要监控对象有：空调主机、空调水泵、冷却水泵、冷却塔风机、集中供热电动调节阀。

中央空调节能控制中心由现场参数采集模块、主机节能控制模块、系统节能控制及远程监控平台组成。可以根据室外气候变化和空调系统负荷变化，动态控制空调系统中主机、水泵、风机运行状态，确保系统各设备始终处于最佳工况，使空调系统始终保持高的能效比。

中央空调节能智能控制中心与空调水泵节能控制单元、冷却水泵节能控制单元、冷却风机节能控制单元采用通讯线缆连接。通过系统监控数据对空调系统负荷、冷却系统负荷情况进行智能评估，并根据空调水供回水温度、冷却水供回水温度及系统压力等参数控制空调水泵和冷却水泵、风机的运行。

冬季采暖工况下，系统节能控制模块同样可以实时监控系统数据，并对空调系统负荷情况进行准确评估，并根据空调系统供回水温度和集中供热热水的状态确定集中供热系统节能运行的最优目标，从而确定集中热水管网的电动调节阀、空调水温度、温差最佳节能目标。

本项目于2009年6月空调系统正式启用，目前设备运行良好。

五、 项目年节能量及节能效益

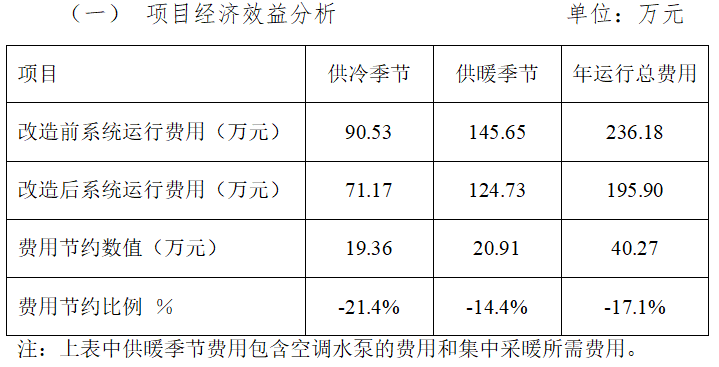

通过对系统运行费用的分析计算，对项目效益评估如下：

六、 商业模式

本项目采用节能效益分享型模式运作，节能服务公司就本项目与业主签订节能服务合同，节能服务公司为业主提供能源审计、节能改造的可行性研究报告，节能改造的设备设计、选择及采购、施工、安装和调试，为业主单位的操作和维修人员提供相关培训、项目所需所有资金以及项目建成后的维护和保养等专业服务。本项目合同期限为四年，合同第一年节能服务公司与业主的分享比例为8：2，第二年为7：3，第三年为6：4，第四年为5：5。在合同期内，项目的所有权属于节能服务公司，合同期满且业主付清所有合同款项后，节能服务公司向业主转移项目所有权，将设备无偿赠予业主，之后的节能收益为业主所有。

七、 融资渠道

该项目全部资金100万元，为节能服务公司自有资金。

由武汉节能协会办公室整理
