一、 案例名称

伟创力（珠海）有限公司中央空调与热水系统节能技改项目

二、 案例业主

伟创力（珠海）工业园是伟创力集团在中国最大的生产基地，现有员工60,000人左右，园区面积达60多万平方米，是珠海市最大的外资企业集团。其主要业务是设计、开发、生产和销售新型电子元器件及电路组件、电子专用设备、仪器与工模具、卫星通信系统设备、通讯器等。2009年的销售额为2,159,817万元，年用电量为4278 万千万时，折算成标煤为14759吨。

三、 项目实施单位

珠海查理科技节能环保有限公司

四、 案例内容

（一）技术原理及适用领域

项目的改造主要是采用了CL系列空调废热回收技术。其工作原理是通过废热回收型中央热水设备，加装在用户原有的冷水机组上，利用冷水机组运行时产生的冷凝热免费制取热水，水温可设定在45～55℃之间。

其主要特点有：

1) 效率高、节能显著，加热45～55℃热水。

2) 体积小、重量轻，可直接附设在空调机房内。

3) 环保性能好，无污染物排放。

4) 电脑自控，不需人工管理。

5) 价格便宜、性能可靠，只需要节省一年左右的燃料费就可以安装一套中央热水设备。

6) 制热水量大，空调运行期间不需运行锅炉制热水，节省燃油、燃气费用。

7) 当热水需求量大时，可以减少冷却系统的负荷，通过变频控制，使冷却系统节电5～15%以上。

本技术适用于已经安装有中央空调机组，又需要大量热水的单位（如宾馆、酒店、桑拿浴室、医院、大型工厂、高级会所等）。

（二）案例实施情况

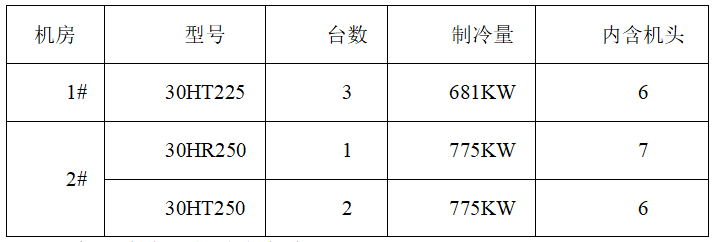

改造前的中央空调系统为6台冷水机组，全天24小时运行供冷给生产使用，热水系统由6台常压燃气热水炉和太阳能板供热水给工人使用。空调冷水机组的参数如下：

空调冷水机组的年耗电量=（681KW×3+775KW+775KW×2）×16小时×30天×9个月=1886.98万kWh

生产每吨温度为50℃，温差为30℃的热水的燃气费用为：

每吨热水的燃气量=热水量×温升×水的比热÷（燃气的热值×系统效率）=1000kg×30℃×1kcal/（kg·℃）÷(25000kcal/kg×80%) =1.5m3；

每天生产热水所消耗的天然气总量=1.5×220=330m3；

故一年生产热水消耗的天然气总量=330 m3×30天×9个月=89100 m3，折标煤：89100×1.3300×10-3 tce/m3=118.50tce。

改造后，加装8台CL中央空调废热回收设备，利用空调排出废热制热水。安装1公里长的热水管道及储热设备输送热水到员工宿舍。安装光纤传输的智能自动化控制系统，保障系统正常工作。CL废热回收型热水设备参数见下表（单台）：

考虑到在过渡季节和冬季，制冷机组的少开或撤换机组运行，共安装8台废热回收型热水设备，总的装机制热量为840KW。

该项目于2006年10月20日开工，2007年3月15日竣工。改造后，中央空调系统的空调主机运行在最佳状态，降低冷却水系统能耗，而且可以免费获取热水。

五、 项目节能量及节能效益

由于改造后是用废热制取热水，可节省原来用于加热热水的天然气，故一年节标煤118.50tce。

空调冷水机组安装了CL设备后，由于改善空调冷水机组的运行条件，在同等的运行情况下节电6.3%，现按照1#和2#机房各自有一台空调冷水机组全年9个月每天平均运行16个小时，节电6.3%进行计算（电价每度0.6元）

冷水机组节标煤量=6510.08tce×6.3% =410.13tce

项目节能量=118.50+410.13=529tce

年节能经济效益94万元人民币。

六、 商业模式

本项目采用节能效益分享型方式运作，合同期限为二年，从中央空调余热改造验收合格正式投入运营之日开始计算。合同期内节能服务公司与业主的分享比例均为7：3。在合同期内，项目的所有权属于节能服务公司，合同期满且业主付清所有合同款项后，节能服务公司向业主转移项目所有权，将设备无偿赠予业主，之后的节能收益为业主所有。在项目合同期内，节能服务公司向业主提供所安装设备的维护服务，并与业主保持密切联系，对所安装设备可能出现的问题进行快速诊断和处理，同时不断优化和改进所安装设备的运行性能，以提高项目的节能量及其效益。

七、 融资渠道

本项目投资约80万元，无担保、无实物抵押，以项目效益质押贷款方式贷款。

八、 优惠政策

据珠海市经贸局、财政厅{珠经贸字（2008）32号}文件通知，该项目获珠海市2007年节能专项资金支持12万元。

由武汉节能协会办公室整理
