一、 案例名称

杭州钢铁集团公司炼铁厂高炉除尘风机节电项目

二、 案例业主

杭州钢铁集团公司创建于1957年。现已成为一家以钢铁为主业，房地产、贸易流通、环境保护、酒店餐饮、高等职业教育、科研设计、黄金开采冶炼等多元产业协调发展的大型企业集团。目前，集团拥有全资及控股子公司38家，其中杭州钢铁股份有限公司为上市公司。2009年，集团实现销售收入437.20亿元、利润13.77亿元。据国家统计局公布，2008年公司名列全国最大500家企业集团第72位。2009年生产铁261.28万吨、钢345.73万吨、钢材339.6万吨。该企业现有炼铁设备主要为1250m3、749m3和521m3高炉各一座。

三、 项目实施单位

杭州四海环境科技有限公司

四、 案例内容

（一）技术原理及适用领域

高压交流变频调速技术是90年代迅速发展起来的一种新型电力传动调速技术，主要用于交流电动机的变频调速，其技术和性能优于其它任何一种调速方式，如：降压调速、变极调速、滑差调速、内反馈串级调速和液力耦合调速。变频调速以其显著的节能效益，高精确的调速精度，宽范的调速范围，完善的电力电子保护功能，以及易于实现的自动通信功能，得到了广大用户的认可。在运行的安全可靠、安装使用、维修维护等方面，也给使用者带来了极大的便利和快捷的服务，使之成为企业采用电机节能方式的首选。

本技术可适用于钢铁、建材、石化等行业。

（二）案例实施情况

客户拟实施1#高炉炉前除尘风机节能改造。基本情况如下：

1. 除尘风机主电机的技术参数如下：

额定功率 P=2500KW         额定电压 U=6000V

额定电流 I=280A            频率     F=50HZ

功率因数 COS=0.8         额定转速995转/分钟

2. 1#高炉炉前除尘风机工况：

高炉24小时出铁14炉，每炉出铁时间大约为80分钟，间隔约20分钟。电机恒速运行，实际运行电流194A。电机工频启动采用液力偶合器启动方式，风机虽设有调速机构，但由于在高速时丢转，低速时低效和靠人工操作，响应慢，无法适应除尘风机实行自动、快速交替调速运行的需要。因此，该风机需采用高压变频技术，以实现自动、高效、合理的调速运行。

3. 改造工艺要求：

1）出铁前期15分钟，烟气、粉尘最多的时候，电机高速运行（频率42HZ）；

2）出铁期中间50分钟，烟气、粉尘量大大减少，此时电机可中速运行（频率30HZ）；

3）出铁后期15分钟，烟气、粉尘也最多，电机高速运行（频率42HZ）；

4）出铁间隔期间20分钟电机可以低速运行（频率20HZ）。

本项目于2008年12月正式投入运行，目前设备运行良好。

五、 项目年节能量及节能效益

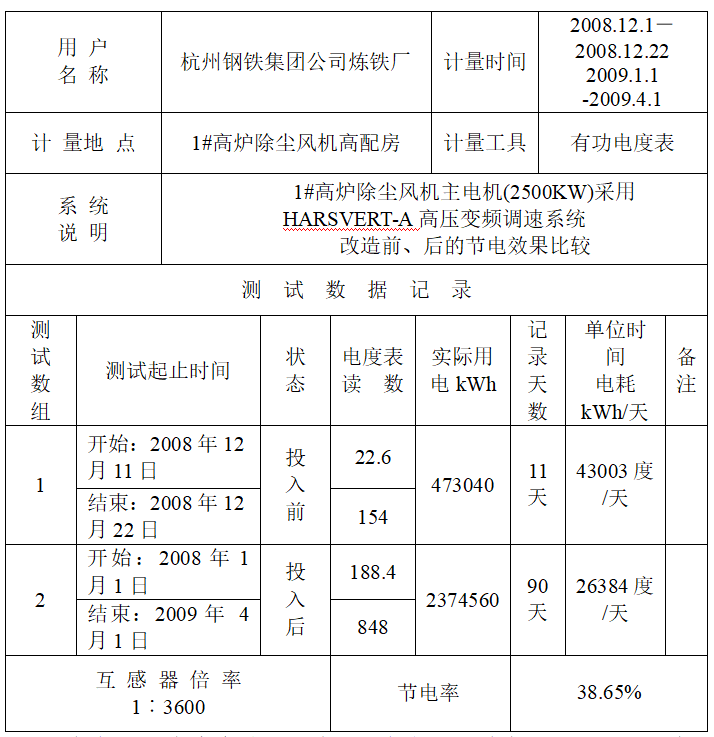

该项目投运前后，甲乙双方对节能数据进行了记录，并得出了实际的节电效果。

根据实际电度表计量，该项目每年实际节电580万kWh，折算年节约标煤2001吨。

六、 商业模式

本项目采用合同能源管理（简称EPC）方式运作，即项目实施单位就本项目与该业主签订节能服务合同，节能服务公司为业主提供能源审计、节能改造的可行性研究报告，节能改造所需的全部资金，设备设计、选择及采购、施工、安装和调试，为业主单位的操作和维修人员提供相关培训、以及项目建成后的维护和保养等专业节能服务。

节能服务公司负责解决本项目所需的所有资金，业主以项目产生的节能效益返还项目投资，合同期限为三年。

合同期内，节能服务公司向业主提供所安装设备的维护服务，并与业主保持密切联系，对所安装设备可能出现的问题进行快速诊断和处理，同时不断优化和改进所安装设备的运行性能，以提高项目节能量及其效益。若合同期虽到期，但项目节能效益还未达到项目投资额时，合同自动顺延。

在项目节能效益达到项目所有投资款项后，节能服务公司向业主转移项目所有权，节能效益为业主所有。

七、 融资渠道

本项目总投资为268万元（包括工程建设费用及后期运行维护费用），全部由节能服务公司提供。

由武汉节能协会办公室整理
