一、 案例名称

江苏沙钢集团淮钢特钢有限公司电机系统节能改造项目

二、 案例业主

江苏沙钢集团淮钢特钢有限公司在全国冶金50强企业中排名第46位，在全国最大工业企业中排名第257位。淮钢公司被省政府列入“十一五”期间突出发展的四家重点钢铁企业之一。年产优质特钢280万吨，材235万吨，实现销售收入132.44亿元，利税13.09亿元，其中利润6.86亿元。

三、 项目实施单位

苏州吉能电子科技有限公司

四、 案例内容

（一）技术原理及适用领域

主要采用高压交流变频调速技术和闭环控制技术对电机进行节能技术改造。在除尘风机系统中主要采用烟气浓度监测装置与变频器通信，实现烟气浓度与风机风量的最佳匹配，达到自动闭环控制;高炉除尘、烧结除尘、球团除尘、转炉一二除尘、电炉除尘风机等都可应用。在增压水泵、循环水泵、冷却水泵等系统中采用压力、流量及温度控制技术，用变频调速技术替代阀门控制，实现恒压、恒流、恒温闭环控制运行。高炉鼓风机是炼铁工艺中的重要设备，风量及风压根据炉料的变化而变化，实施变频后，调速替代了调节风机静叶的控制方式，提高了工艺又节能。

本项目对客户56台中大中型除尘风机、循环水泵、空压站、冷冻压缩机等电机进行节能改造，电机功率从280KW～11000KW，电压等级10kv。电机依附的主体有焦化炉、烧结机、球团机、高炉、电炉、转炉、连铸连轧、循环水泵房及空压站等，总容量达78225KW。

适用于钢铁、化工等行业的高压电机节能改造。

（二）项目实施情况

1. 客户有120吨转炉2台，转炉配备2套一次和二次除尘风机，一次除尘电机功率为10kv/1250KW，二次除尘电机功率为10kv/2000KW。

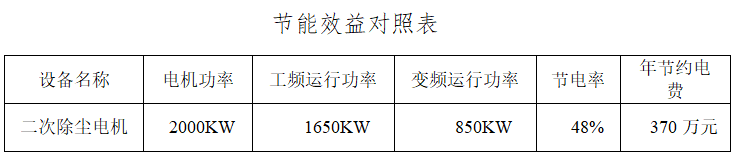

二次除尘风机电机额定功率2000KW,额定转速为742转/分钟，改造前用液力偶合器调速，液力偶合器开度80%，风机转速600转/分钟,风门开度为70%,平均运行功率1650KW。由于液力偶合器的调速响应时间慢，不能实时改变风量，所以用户在操作上风机一直处在高速状态下运行。

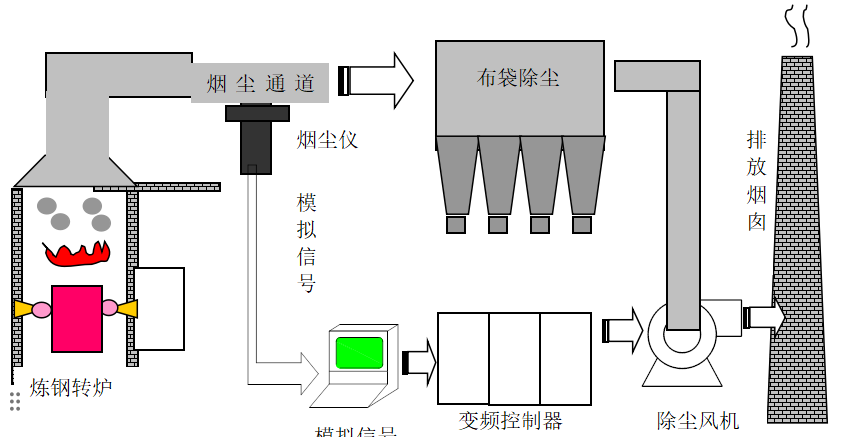

二次除尘风机节能运行原理图

改造内容：一、拆除液力偶合调速器。二、采用高压变频器调速，带工频旁路切换系统，安装一套水电阻工频软启动柜。三、在转炉除尘烟道侧安装一套激光烟尘检测器。当烟气浓度变大时，风机转速快速提高，当烟气浓度变小时，风机转速下降，自动闭环控制，实现风机风量与烟尘量的最佳匹配，保证除尘效果，节电效果十分显著。

2. 水泵电机，改造前用阀门控制流量和压力，现在采用变频器恒压闭环控制技术，带旁路切换功能。

3. 客户有580立方高炉4座，10kv/11000KW鼓风机2台，二用一备;10kv/7100KW鼓风机2台，二用一备。

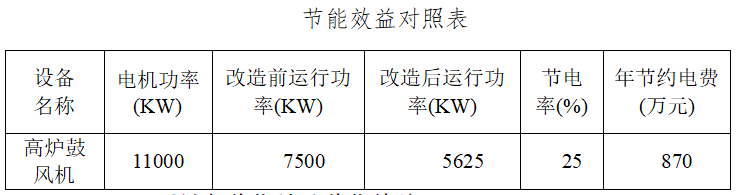

改造前鼓风机风量采用静叶控制，静叶的开度在20～60%之间。通过变频调速，风机的静叶开度100%，风机的风量可以精确控制。风机启动电流小，风量控制精度高，节电率达到25%。控制方式：开环与闭环兼用。

五、 项目年节能量及节能效益

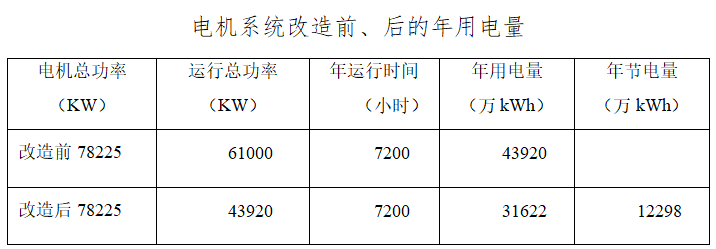

通过对全厂电机系统的变频节能技术改造，能源消耗表如下：

变频节能改造后，每年可节电12298万kWh，相当于年节约43042吨标准煤，按照当地工业电价计算（0.65元/度），每年可为业主增加经济效益约7993万元。

六、 商业模式

本项目采用合同能源管理机制中的节能效益分享模式运作，即节能服务公司就本项目与客户签订节能服务合同，节能服务公司为业主提供能源审计、节能改造的可行性研究报告，节能改造所需的全部资金，设备设计、选择及采购、施工、安装和调试，为业主单位的操作和维修人员提供相关培训、项目建成后的维护和保养等专业服务。

节能服务公司与业主单位对本项目所产生的节能效益进行分享。合同期为一年，节能服务公司与业主的分享比例为9：1。在合同期内，项目的所有权属于节能服务公司，合同期满且业主付清所有合同款项后，节能服务公司向业主转移项目所有权，将设备无偿赠予业主，之后的节能收益为业主所有。在项目合同期内，节能服务公司向业主委派长住技术人员，提供所安装设备的维护服务，保证项目的节能效果，并与业主保持密切联系，对设备可能出现的问题快速诊断和处理。

 七、 融资渠道

本项目合同额为7176万元（包括部分电气机房的建设费用及后期运行维护费用等），全部资金由节能服务公司提供。其中，节能服务公司自有资金1000万元，并向地方商业银行贷款500万元，贷款期限为一年。另外，节能服务公司向华夏银行申请了1000万元的贷款，该贷款为法国开发署与华夏银行合作实施的绿色中间信贷项目所提供的资金。

地方商业银行和担保公司对本项目进行了现场考察，该项目于2009年11月正式生效，项目执行期为一年。另外由于节能服务公司与设备供应商的长期友好合作，先由供应商分批供货，节能服务公司将逐步分享的节能效益款及时付给供应商，并且付给供应商一定的利息，这样就从根本上解决了资金周转的难题。

八、 优惠政策

电机系统节能项目属于国家十大重点节能工程，为国家鼓励的节能项目。同时符合财政部、国家发改委关于印发《节能技术改造财政奖励资金暂行管理办法》的通知，财建 [2007]371号，该项目年节能量43042吨标准煤，已申请中央财政节能奖励，奖励金额按项目技术改造完成后实际取得的节能量和规定的标准确定。本项目地区的奖励标准为200元/tce，约860万元。

由武汉节能协会办公室整理
